Edgi_Talk_Extend_Screen CherryUSB USB 拓展屏示例工程

中文 | English

简介

本工程在 Edgi-Talk M55 核心上集成 CherryUSB，默认配置为 USB 设备模式，并使用 Infineon DWC2 IP，实现 Windows 下 USB 拓展屏幕。

默认配置

  • RT_USING_CHERRYUSB = y

  • RT_CHERRYUSB_DEVICE = y

  • RT_CHERRYUSB_DEVICE_SPEED_HS = y

  • RT_CHERRYUSB_DEVICE_DWC2_INFINEON = y

  • 设备模板：none（由用户自行实现）

  • 显示协议：Vendor 接口传输 RGB565 帧

编译与下载

  1. 使用 RT-Thread Studio 或 SCons 编译工程。

  2. 通过 KitProg3 (DAP) 下载固件。

  3. 使用 Type-C 接口连接 USB 进行枚举。

配置方法（切换模式）

在 RT-Thread Studio 中打开：

RT-Thread Settings -> USB -> CherryUSB

  • 设备模式：开启 RT_CHERRYUSB_DEVICE，在 CHERRYUSB_DEVICE_IP 中选择 IP（默认 RT_CHERRYUSB_DEVICE_DWC2_INFINEON）。

  • 设备类模板：开启对应类驱动后，在 Select usb device template 中选择模板。

若 IP 或类驱动需要额外参数，请修改：

  • libraries/Common/board/ports/usb/usb_config.h

Windows IDD 驱动程序

Windows 间接显示驱动程序 (IDD) 模型提供简单的用户模式驱动程序模型，以支持未连接到传统 GPU 显示输出的监视器。

参考：https://learn.microsoft.com/zh-cn/windows-hardware/drivers/display/indirect-display-driver-model-overview

本驱动参考自：https://github.com/chuanjinpang/win10_idd_xfz1986_usb_graphic_driver_display

如需修改，请自行下载后重新编译。

如何使用

  1. 安装 resources\USB_Graphic\xfz1986_usb_graphic_250224_rc_sign.exe 签名驱动

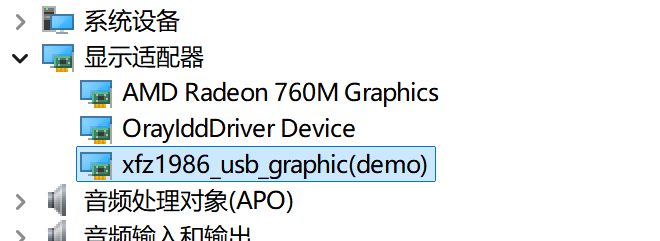

  2. 安装完毕后，在显示适配器下面出现一个新的显示器，即安装成功

new_screen

注意事项

⚠️ 注意： 本工程要求使用 RT-Thread Studio 2.2.9 或以上版本。

  • 该驱动通过 VENDOR 接口与设备进行通信，支持多种分辨率和图片格式，通过接口字符描述符来控制，具体参考：https://github.com/chuanjinpang/win10_idd_xfz1986_usb_graphic_driver_display/blob/main/README.md

  • 驱动仅支持 Windows 10 及 Windows 11 系统，其他系统请自行测试。

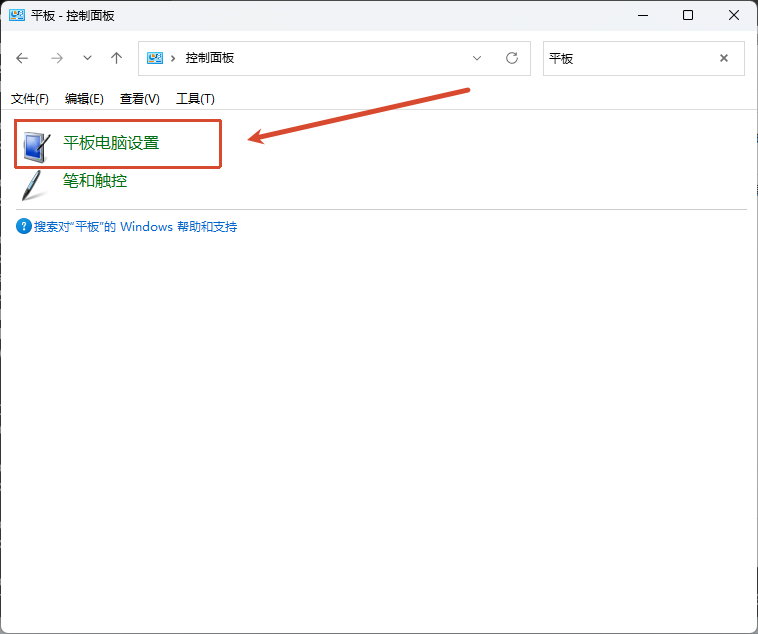

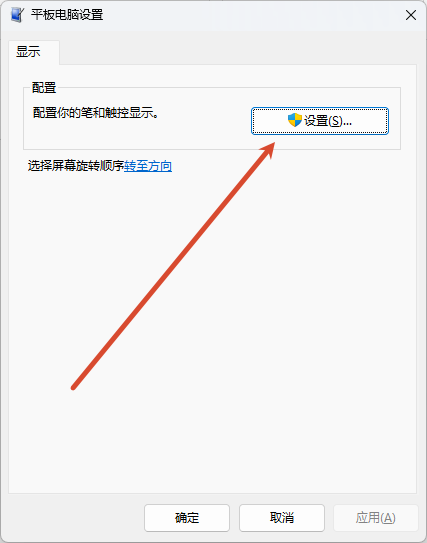

  • 如果发现触摸报点有误，触摸后却在操控其他的屏幕，可以按照如下步骤进行调整：

../../../_images/set1.png

启动流程

M55 依赖 M33 启动流程，烧录顺序如下：

+------------------+
|   Secure M33     |
|   (安全内核启动)  |
+------------------+
          |
          v
+------------------+
|       M33        |
|   (非安全核启动)  |
+------------------+
          |
          v
+-------------------+
|       M55         |
|  (应用处理器启动)  |
+-------------------+

说明
