Edgi-Talk_M33_Driver_All 多功能 Demo 工程

简介

本工程基于 Edgi-Talk 平台，运行于 RT-Thread 实时操作系统 (M33 核)，集中集成多个常用外设 demo，便于在同一个固件中验证传感器、ADC、HyperRAM、按键中断、RTC、SD 卡文件系统、片外 Flash 文件系统和 WAV 音频播放功能。

当前工程包含以下 MSH 命令：

命令	功能
`demo_aht20`	读取 AHT10/AHT20 温湿度
`demo_lsm6ds3 [count] [delay_ms]`	读取 LSM6DS3 六轴传感器数据
`demo_audio start/stop/status [speaker_volume] [mic_gain]`	音频录音到播放实时回环
`wavplay -s <file>`	播放 WAV 音频文件
`demo_adc`	读取 ADC1 Channel 1 电压
`demo_hyperram`	HyperRAM 基础读写校验
`demo_hyperram_speed [size_kb] [loops]`	HyperRAM 带宽测试
`demo_key`	注册 P8.3 按键中断，按下后翻转蓝色 LED
`demo_rtc [YYYY MM DD HH MM SS]`	读取或设置 RTC 时间
`demo_sdcard`	SD 卡文件写入和读取测试
`demo_sdcard_speed [total_kb] [block_kb]`	SD 卡顺序读写测速
`demo_flash_speed [total_kb] [block_kb]`	`/flash` 文件系统顺序读写测速
`core_mark`	CoreMark CPU 性能基准测试

软件说明

工程基于 Edgi-Talk 平台开发。
使用 RT-Thread 作为操作系统内核。
各 demo 通过 MSH 命令手动触发，避免多个外设测试上电后同时运行。
Audio demo 使用 RT-Thread Audio 框架、PDM 麦克风和 ES8388 Codec；启动后会占用 mic0 与 sound0。
WavPlayer demo 使用 RT-Thread wavplayer 软件包播放 WAV 文件，播放时会占用 sound0，不能和 demo_audio 回环同时运行。
CoreMark 使用 RT-Thread CoreMark 软件包，默认迭代次数为 36000，通过 MSH 命令手动运行。
SD 卡挂载由公共文件系统初始化逻辑处理，插卡后自动挂载，拔卡后自动卸载。
片外 Flash 通过 FAL 注册为 norflash0，其中 filesystem 分区会以 littlefs 挂载到 /flash。
普通 SDIO CMD5 arg=0 超时探测日志已静默处理，避免正常 SD 卡识别过程中反复刷屏。

注意事项

注意： 本工程要求使用 RT-Thread Studio 2.2.9 或以上版本。

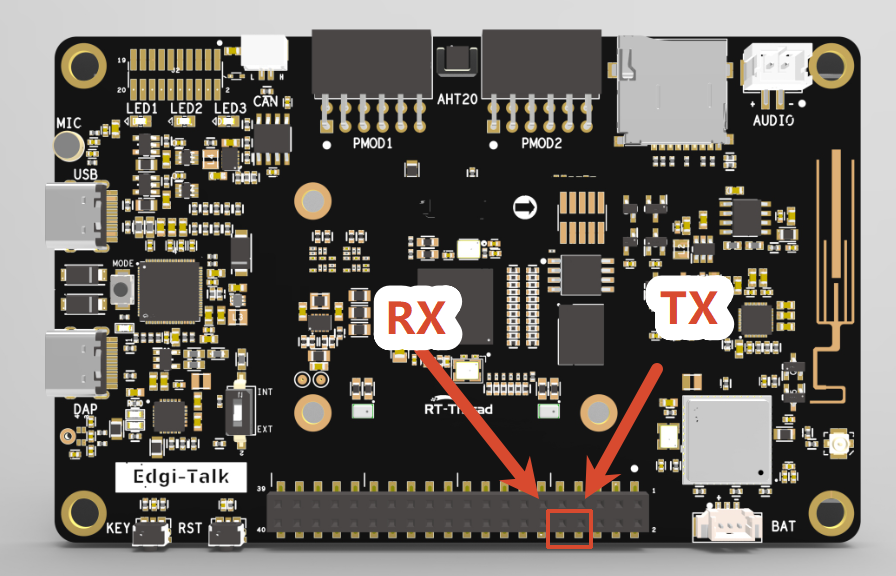

M33 工程的串口日志不会通过板载 DAP 虚拟串口直接输出。查看 msh /> 和 demo 日志时，需要额外连接 USB 转串口硬件，例如 CH340。位置如图下所示,RX接串口硬件的TX,TX接串口硬件的RX,上位机波特率115200:

alt text

修改完成后保存配置，并重新生成代码。
SD 卡建议格式化为 FAT16/FAT32。
如果 SD 卡测速结果偏低，优先检查卡本身速度等级、文件系统碎片、SDIO 时钟、总线位宽和读写块大小。
/flash 使用片外 Flash 的 filesystem 分区，首次挂载失败时会自动格式化；如果需要保留该分区数据，请不要随意执行整片擦除。
若示例工程无法正常运行，建议先编译并烧录 Edgi_Talk_M33_Template 工程，确保初始化与核心启动流程正常，再运行本工程。
如需运行 M55 工程，建议先烧写 Edgi_Talk_M33_Template。该工程是干净的 M33 工程，适合作为 M55 启动前的基础固件。

AHT20 温湿度 Demo

功能说明

demo_aht20 使用 AHT10/AHT20 软件包，通过 i2c1 读取一次温度和湿度，并通过串口打印结果。设备句柄会缓存，重复执行命令时不会重复初始化传感器。

使用方法

demo_aht20

示例输出：

AHT10: temp 26.3 C, humidity 48.7 %

LSM6DS3 六轴传感器 Demo

功能说明

本 demo 移植自 Edgi_Talk_M33_LSM6DS3 示例工程，用于演示 LSM6DS3TR-C 六轴惯性测量单元（IMU） 的使用方法。LSM6DS3TR-C 集成三轴加速度计、三轴陀螺仪和温度传感器，支持 I2C/SPI 接口，常用于姿态检测、运动识别、手势识别和可穿戴设备。

当前命令会：

通过 i2c0 检测 LSM6DS3 设备 ID。
复位传感器并配置输出速率、加速度量程和陀螺仪量程。
轮询读取三轴加速度、三轴角速度和温度。
通过串口打印数据；不会在上电后自动循环打印。

硬件说明

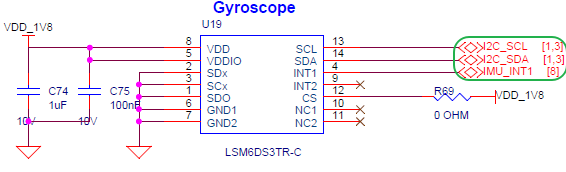

LSM6DS3TR-C 接口

LSM6DS3TR-C 接口

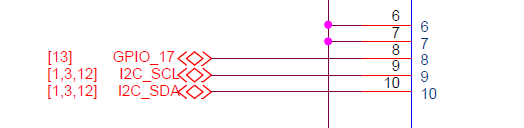

BTB 座子

LSM6DS3 BTB 座子

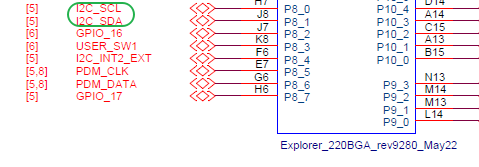

MCU 引脚

LSM6DS3 MCU 引脚

使用方法

demo_lsm6ds3
demo_lsm6ds3 10 200

参数说明：

count：采样次数，默认 5；设置为 0 时持续采样。
delay_ms：每次采样间隔，默认 500 ms。

示例输出：

LSM6DS3: found on i2c0 addr 0x6A
LSM6DS3 sample: count=5, delay=500 ms
Acceleration [mg]: 15.23  -3.12  1000.45
Angular rate [mdps]: 2.50  -1.25  0.75
Temperature [degC]: 26.54

Audio 录放 Demo

功能说明

本 demo 移植自 Edgi_Talk_M33_Audio 示例工程，用于演示 PDM 麦克风采集 + ES8388 Codec 播放 的实时音频回环。Audio 设备由音频总线接口、控制总线接口、Codec、扬声器和麦克风组成，RT-Thread Audio 框架负责音频设备注册、打开关闭、读写、音量调节和流控制。

当前命令会：

打开 mic0 录音设备和 sound0 播放设备。
显式配置音频格式为 16 kHz、单声道、16 bit，和 PDM 麦克风输出保持一致。
设置扬声器音量和麦克风增益。
创建后台线程，持续读取麦克风数据并写入扬声器。
通过 MSH 命令手动启动/停止，不会在上电后自动进入回环。

注意： 原 Audio 工程使用 P8.3 按键切换播放状态。当前多 demo 工程中 P8.3 已用于 demo_key，因此 Audio demo 改为 MSH 命令控制，避免两个 demo 同时注册同一个按键中断。

硬件说明

嵌入式音频系统组成

嵌入式音频系统组成

ES8388 连接接口

ES8388 连接接口

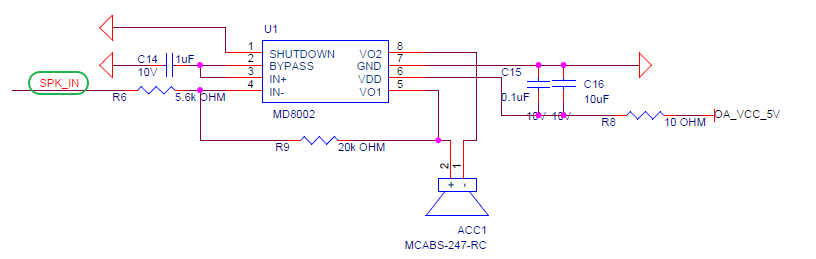

喇叭接口

喇叭接口

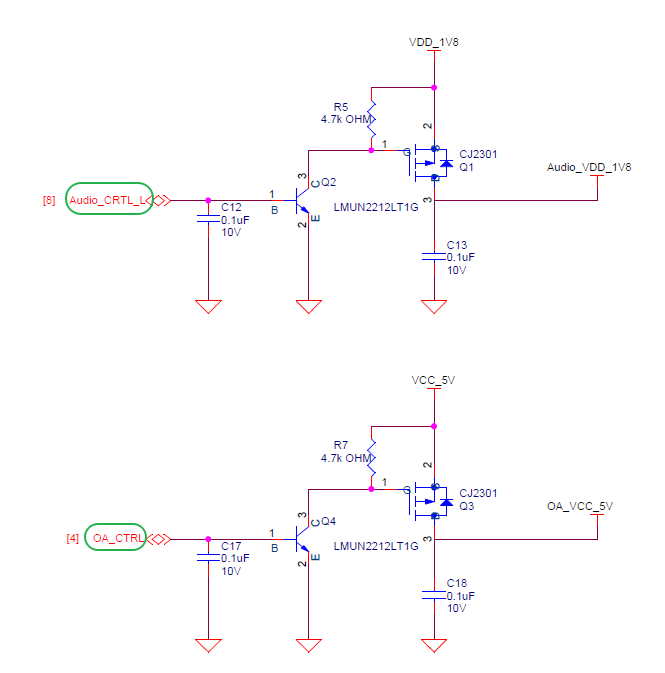

控制引脚

Audio 控制引脚

BTB 座子

Audio BTB 座子

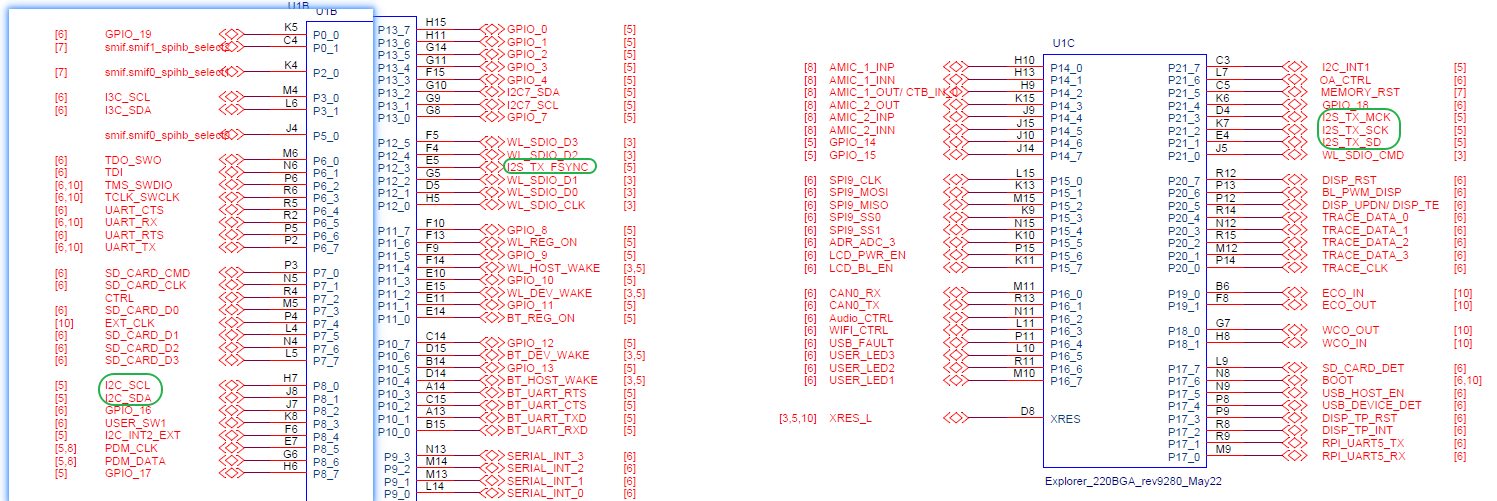

MCU 引脚

Audio MCU 引脚

实物图位置

Audio 实物图位置

使用方法

demo_audio start
demo_audio start 60 30
demo_audio status
demo_audio stop

参数说明：

speaker_volume：扬声器音量，默认 60。
mic_gain：麦克风增益，默认 30。

示例输出：

Audio loopback started: speaker=60, mic_gain=30
Audio loopback: running, speaker=60, mic_gain=30
Stopping audio loopback...
Audio loopback stopped

WavPlayer 音频播放 Demo

功能说明

本 demo 移植自 Edgi_Talk_M33_WavPlayer 示例工程，用于演示 RT-Thread wavplayer 软件包 + Audio 设备驱动 + 文件系统 的 WAV 文件播放流程。wavplayer 会读取 WAV 文件头，按文件中的采样率、声道数和 16 bit 位宽配置 sound0，再通过 ES8388 Codec 输出到扬声器。

当前工程启用了：

wavplay 播放命令。
optparse 命令行参数解析软件包。
播放设备 sound0。

当前工程未启用 wavrecord 录音命令；录音功能仍建议使用 demo_audio 回环验证，避免和多 demo 工程里的音频资源管理互相干扰。

注意： wavplay 和 demo_audio 都会占用 sound0。播放 WAV 前请先执行 demo_audio stop，确认回环 demo 已停止。

硬件说明

音频系统组成

WavPlayer 音频系统组成

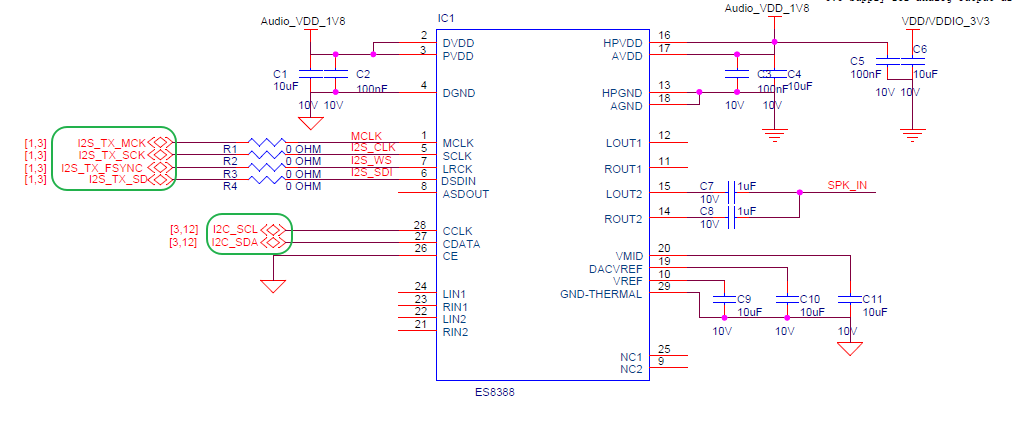

ES8388 连接接口

WavPlayer ES8388 连接接口

喇叭接口

WavPlayer 喇叭接口

控制引脚

WavPlayer 控制引脚

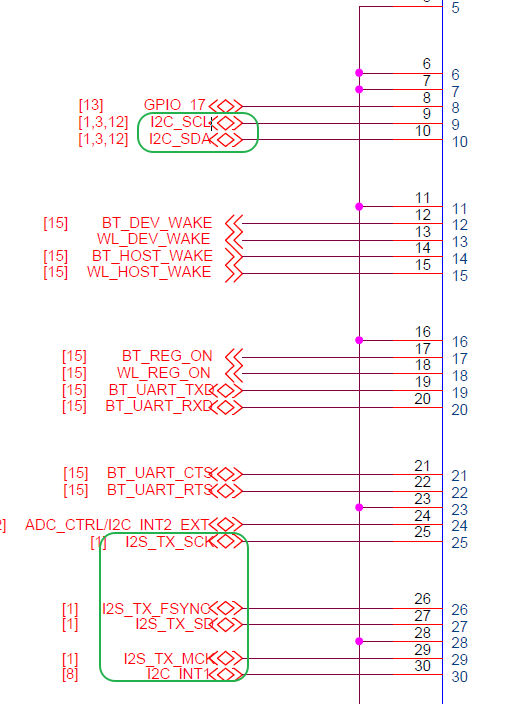

BTB 座子

WavPlayer BTB 座子

MCU 引脚

WavPlayer MCU 引脚

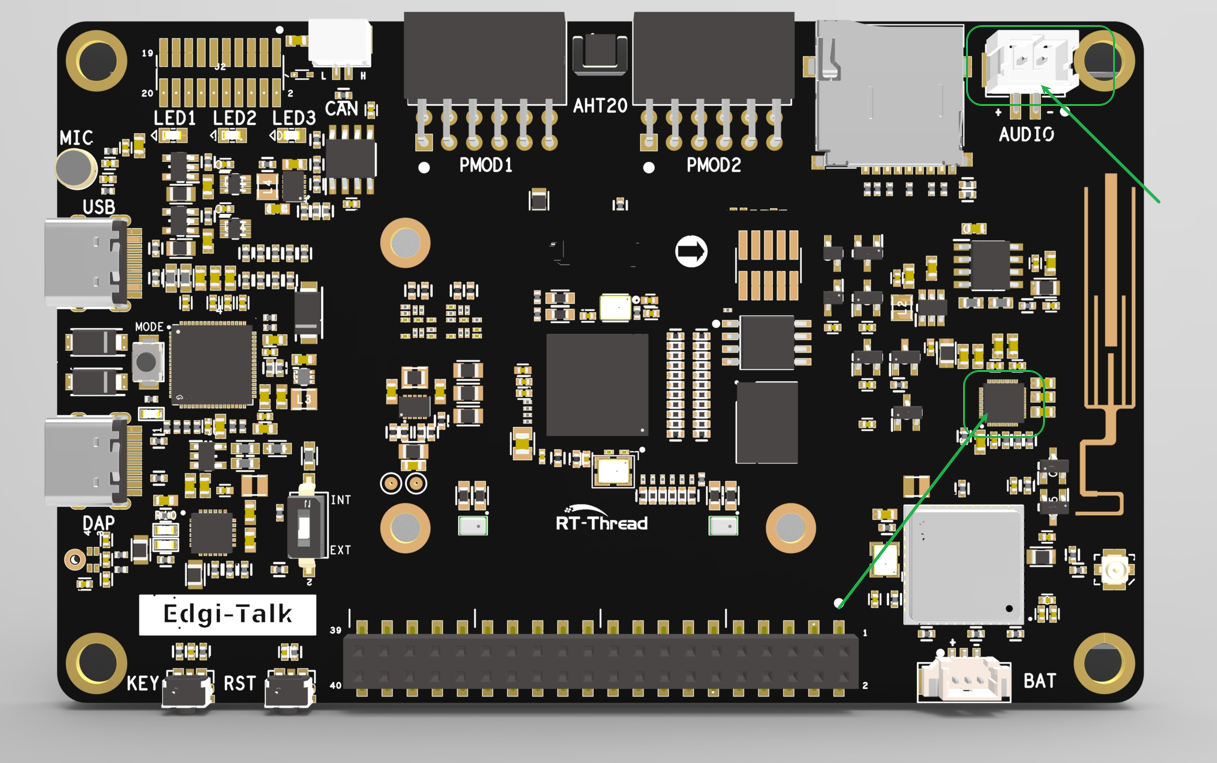

实物图位置

WavPlayer 实物图位置

使用方法

将 WAV 文件放到已挂载的文件系统中，例如 SD 卡挂载到 /sdcard 后：

cd /sdcard
wavplay -s 16000.wav

也可以直接使用完整路径：

wavplay -s /sdcard/16000.wav

常用命令：

wavplay -h
wavplay -s /sdcard/16000.wav
wavplay -t
wavplay -p
wavplay -r
wavplay -v 80

参数说明：

-s <file>：开始播放指定 WAV 文件。
-t：停止播放。
-p：暂停播放。
-r：恢复播放。
-v <0-100>：设置播放音量。

示例输出：

msh /sdcard>wavplay -s 16000.wav
[I/WAV_PLAYER] play start, uri=16000.wav

CoreMark 性能测试 Demo

功能说明

本 demo 启用了 RT-Thread CoreMark 软件包，用于进行 CPU 核心性能基准测试。当前配置参考 Edgi_Talk_M55_CoreMark 工程，默认迭代次数为 36000，未启用浮点版本。

使用方法

core_mark

运行后会打印 CoreMark 参数、耗时、校验结果和最终分数。测试时建议停止其他高负载 demo，避免 SD 卡、音频或传感器轮询影响结果。

ADC Demo

功能说明

本 demo 移植自 Edgi_Talk_M33_ADC 示例工程，用于演示 ADC（模数转换器） 的使用方法。ADC 会将连续的模拟电压转换为数字值，供 MCU 后续处理。

注意： 当前硬件连接中，ADC 仅用于采集电池电压；树莓派接口及其他外部接口未接入该 ADC 通道，不能通过本命令采集。

当前命令会：

使能 ADC1 Channel 1。
首次执行时拉高 P8.4 ADC 电源控制引脚。
读取一次 ADC 原始值并换算为电压。

硬件说明

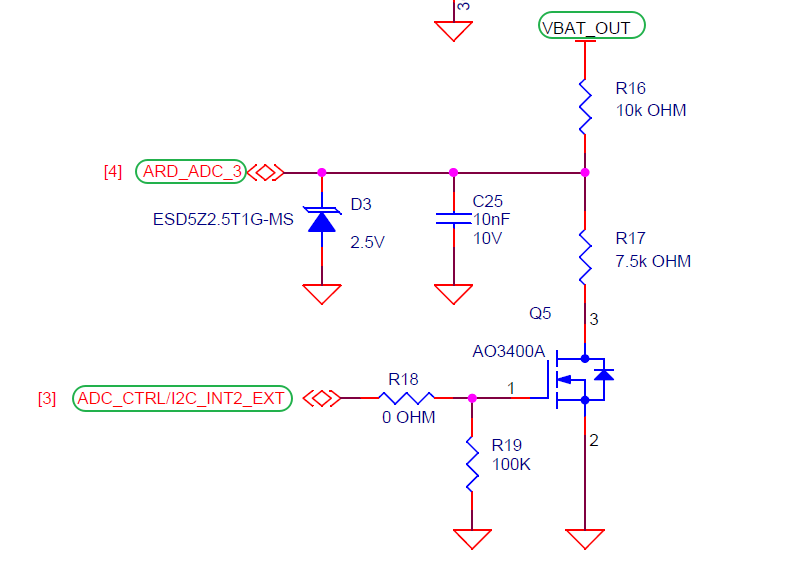

连接接口

ADC 连接接口

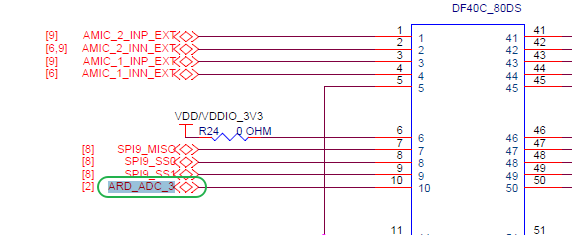

BTB 座子

ADC BTB 座子

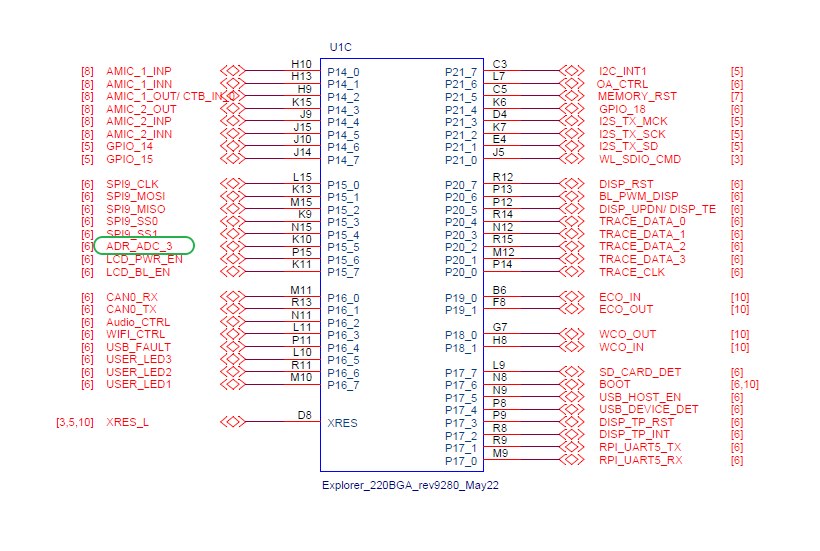

MCU 引脚

ADC MCU 引脚

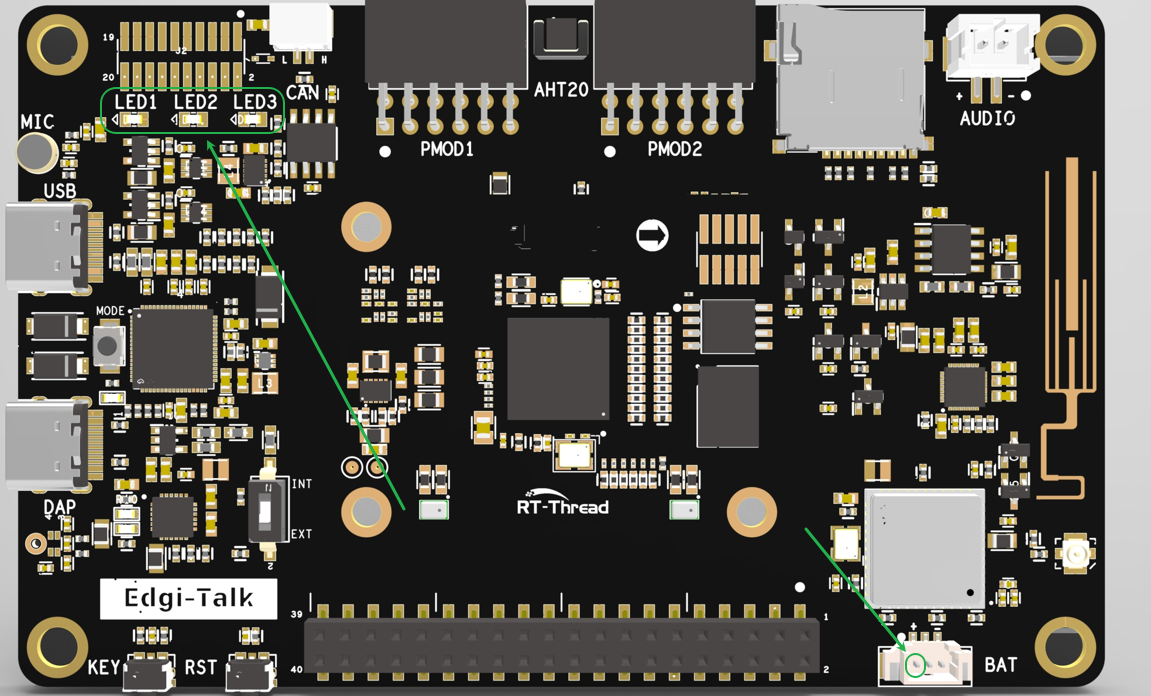

实物图位置

ADC 实物图位置

使用方法

demo_adc

示例输出：

CH1: 3.123 V (raw=1340)

HyperRAM Demo

功能说明

本 demo 移植自 Edgi_Talk_M33_HyperRam 示例工程，用于验证 HyperRAM 映射、基础读写和带宽性能。HyperRAM 驱动初始化后，内存区域会映射到系统地址空间，应用可用于大块缓存或外部堆。

基础读写校验

demo_hyperram

该命令会申请一段 HyperRAM 空间，写入测试数据并读回校验。

带宽测试

demo_hyperram_speed
demo_hyperram_speed 1024 8

参数说明：

size_kb：单次测试数据大小，默认值由 demo 内部设置。
loops：循环次数，数值越大，统计结果越稳定。

测试内容包括顺序写、顺序读和内存拷贝速度。

按键中断 Demo

功能说明

本 demo 移植自 Edgi_Talk_M33_Key_Irq 示例工程，用于演示 RT-Thread PIN 驱动的 GPIO 中断用法。

当前命令会：

配置 P8.3 为上拉输入。
注册下降沿中断回调。
每次按键触发后翻转 P16.5 蓝色 LED，并在串口打印状态。

硬件说明

按钮接口

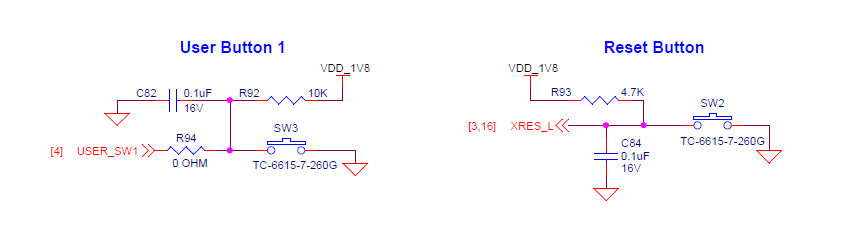

按键接口

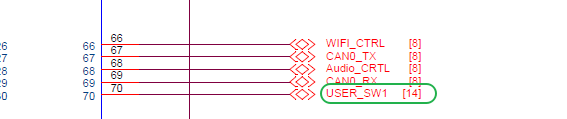

BTB 座子

按键 BTB 座子

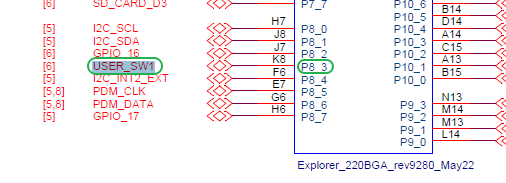

MCU 接口

按键 MCU 接口

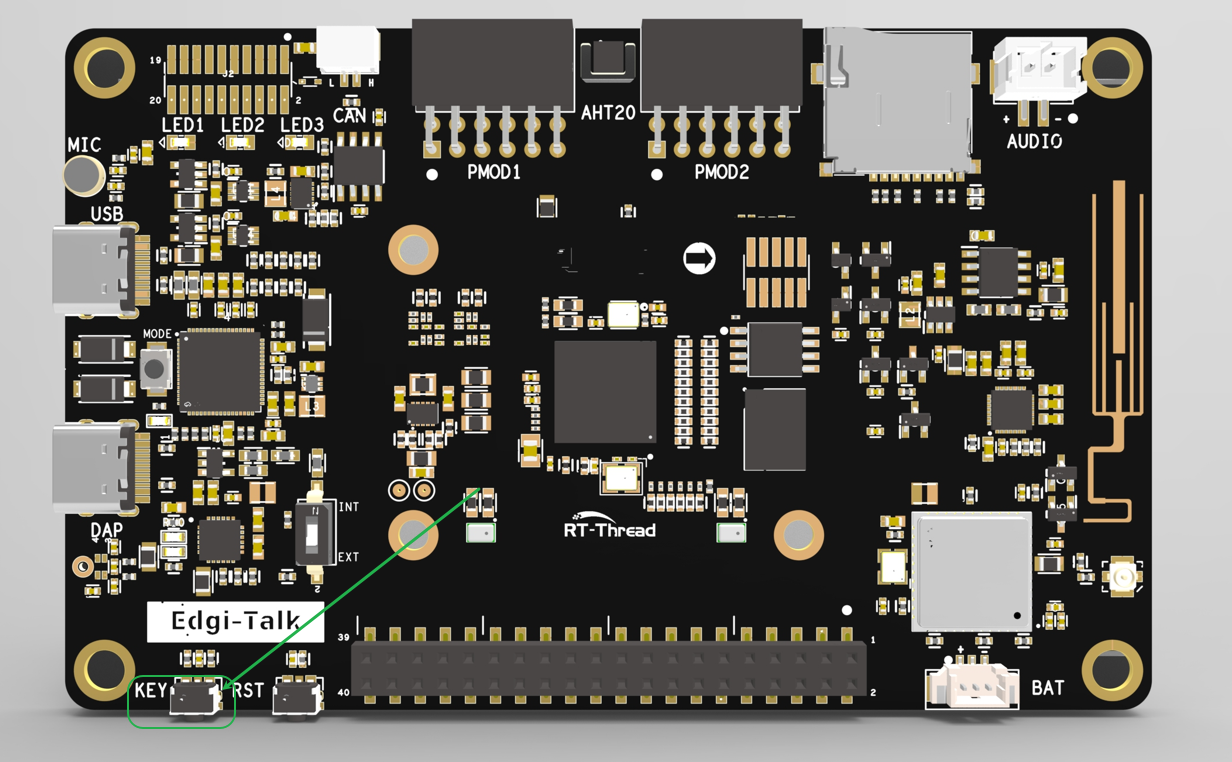

实物图位置

按键实物图位置

使用方法

demo_key

示例输出：

Key IRQ ready. Press the button on P8.3.
button pressed (led ON)
button pressed (led OFF)

RTC Demo

功能说明

本 demo 移植自 Edgi_Talk_M33_RTC 示例工程，用于演示 RTC（实时时钟） 的读取和设置。RTC 可用于系统时间、日志时间戳、定时任务和低功耗唤醒等场景。

使用方法

读取当前时间：

demo_rtc

设置时间后读取：

demo_rtc 2026 7 17 10 30 0

示例输出：

Fri Jul 17 10:30:00 2026

SD 卡 Demo

功能说明

本 demo 移植自 Edgi_Talk_M33_SDCARD 示例工程，用于演示 SD 卡挂载、文件写入、文件读取和读写测速。SD 卡是一种非易失性存储设备，常用于日志记录、配置文件保存、音视频缓存等场景。

当前工程已加入热插拔处理：

上电过程中插入 SD 卡会自动挂载到 /sdcard。
运行过程中拔出 SD 卡会自动卸载。
未插卡时会低频重扫，避免刷屏和线程栈溢出。

文件读写测试

demo_sdcard

该命令会向 /sdcard/demo_test.txt 写入一段文本，然后读回并打印。

顺序读写测速

demo_sdcard_speed
demo_sdcard_speed 8192 64

参数说明：

total_kb：测试文件总大小，默认 4096 KB。
block_kb：单次读写块大小，默认 64 KB，最大 64 KB。

Flash 文件系统 Demo

功能说明

本工程启用了 FAL + MTD NOR + littlefs，启动时会将片外 Flash 的 filesystem 分区自动挂载到 /flash。如果首次挂载失败，初始化逻辑会尝试格式化该分区并重新挂载。

Flash 分区配置如下：

分区	FAL 偏移	大小	用途
`whd_firmware`	`0x00000`	`384 KB`	Wi-Fi 固件
`whd_clm`	`0x60000`	`64 KB`	Wi-Fi CLM 数据
`whd_nvram`	`0x70000`	`64 KB`	Wi-Fi NVRAM
`bt_image`	`0x80000`	`512 KB`	蓝牙镜像
`filesystem`	`0x100000`	`1024 KB`	`/flash` littlefs 文件系统

注意： demo_flash_speed 会在 /flash 下创建临时测试文件，测试完成后自动删除。该命令会触发 Flash 擦写，请避免在有重要数据的 /flash 分区上反复运行大容量测试。

顺序读写测速

demo_flash_speed
demo_flash_speed 512 4

参数说明：

total_kb：测试文件总大小，默认 512 KB。
block_kb：单次读写块大小，默认 4 KB，取值范围 1 KB 到 64 KB。

示例输出：

Flash speed test
file=/flash/flash_speed.bin, total=512 KB, block=4 KB
write  524288 bytes, 1234 ms, 0.41 MB/s (414 KB/s)
read   524288 bytes, 78 ms, 6.41 MB/s (6564 KB/s)

编译与下载

打开工程并完成编译。
使用 板载下载器 (DAP) 将开发板 USB 接口连接至 PC。
通过编程工具将生成的固件烧录至开发板，也可以在工程根目录执行：
```
.\m33_program.ps1
```
如需先整片擦除再烧录，可执行：
```
.\m33_program.ps1 -EraseAll $true
```
打开串口终端，进入 msh /> 后执行对应 demo 命令。

启动流程

系统启动顺序如下：

+------------------+
|   Secure M33     |
|   (安全内核启动)  |
+------------------+
          |
          v
+------------------+
|       M33        |
|   (非安全核启动)  |
+------------------+
          |
          v
+-------------------+
|       M55         |
|  (应用处理器启动)  |
+-------------------+

注意： 安全核心固件已集成在 M33 工程的构建和打包流程中。请严格按照以上启动顺序准备并烧写固件，否则系统可能无法正常运行。

若要开启 M55，需要在 M33 工程 中打开配置：

RT-Thread Settings --> 硬件 --> select SOC Multi Core Mode --> Enable CM55 Core
