Edgi_Talk_M33_Template 示例工程

中文 | English

简介

本模板工程基于 Edgi-Talk 平台，在 Cortex-M33 核上运行最小 RT-Thread 应用。它用于完成板级初始化、启动 Cortex-M55 核，然后保持空闲；所有可选外设 demo 默认关闭。

共享的 Secure M33 固件包位于：libraries/components/infineon-pse84-secure-firmware-latest，同时保留 Template 自己的最小 .config。

软件说明

工程基于 Edgi-Talk 平台开发。
已启用 SOC_Enable_CM55，板级初始化阶段会启动 M55 核。
AHT20、LSM6DS3、Audio、ADC、RTC、SD 卡、文件系统、LCD、Wi-Fi 等可选外设 demo 均保持关闭。
板级初始化会将外部 Wi-Fi/音频电源控制脚拉低，避免 Template 默认打开外设电源。

使用方法

编译与下载

打开工程并完成编译。
使用 板载下载器 (DAP) 将开发板的 USB 接口连接至 PC。
通过编程工具将生成的固件烧录至开发板。

运行效果

烧录完成后，开发板上电即可运行示例工程。
M33 初始化 RT-Thread，启动 M55，打印简短启动信息，然后保持空闲。
Template 不会自动闪灯，也不会自动启动外设 demo。

注意事项

⚠️ 注意： 本工程要求使用 RT-Thread Studio 2.2.9 或以上版本。

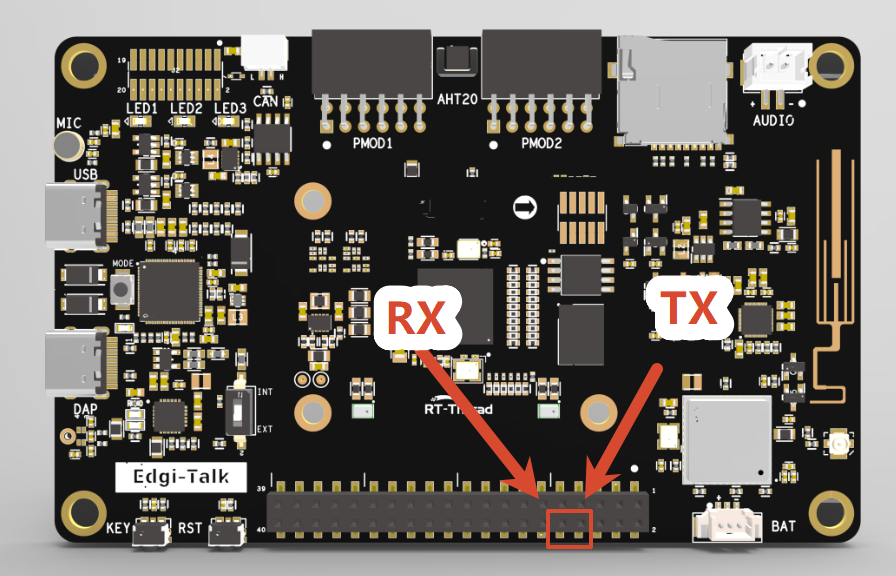

M33 工程的串口日志不会通过板载 DAP 虚拟串口直接输出。查看 msh /> 和 demo 日志时，需要额外连接 USB 转串口硬件，例如 CH340。位置如图下所示，RX 接串口硬件的 TX，TX 接串口硬件的 RX，上位机波特率 115200：

alt text

如需修改工程的 图形化配置，请使用以下工具打开配置文件：

tools/device-configurator/device-configurator.exe
libs/TARGET_APP_KIT_PSE84_EVAL_EPC2/config/design.modus

修改完成后保存配置，并重新生成代码。
如需运行 M55 工程，建议先烧写 Edgi_Talk_M33_Template。该工程是干净的 M33 工程，适合作为 M55 启动前的基础固件。

启动流程

系统启动顺序如下：

+------------------+
|   Secure M33     |
|   (安全内核启动)  |
+------------------+
          |
          v
+------------------+
|       M33        |
|   (非安全核启动)  |
+------------------+
          |
          v
+-------------------+
|       M55         |
|  (应用处理器启动)  |
+-------------------+

⚠️ 请严格按照以上顺序烧写固件，否则系统可能无法正常运行。

若示例工程无法正常运行，建议先编译并烧录 Edgi_Talk_M33_Template 工程，确保初始化与核心启动流程正常，再运行本示例。

若要开启 M55，需要在 M33 工程 中打开配置：

RT-Thread Settings --> 硬件 --> select SOC Multi Core Mode --> Enable CM55 Core
