CEU 摄像头使用说明

中文|English

简介

本示例展示了如何在 Titan Board 上使用 CEU(Camera Engine Unit) 接口连接 OV5640 摄像头,并通过 RT-Thread LCD 框架 将捕获的图像显示到 RGB565 LCD 屏幕

主要功能包括:

  • 初始化 CEU 摄像头接口,捕获实时视频流

  • 配置 OV5640 摄像头参数(分辨率、帧率、输出格式)

  • 使用 RT-Thread LCD 驱动显示摄像头捕获的图像

  • 支持图像格式转换(YUV422 → RGB565)

RA8 系列 CEU(Camera Engine Unit)特性

RA8 系列 MCU 内置 CEU 硬件模块,用于高效捕获摄像头图像数据,并支持多种图像格式和分辨率,直接将数据传输到内存或显示接口。

1. CEU 硬件接口特性

  1. 接口类型

    • DVP(Digital Video Port) 接口,用于连接 CMOS 摄像头

    • 支持 8/10/12 位数据总线

    • 同步信号:

      • PCLK:像素时钟

      • HSYNC:行同步信号

      • VSYNC:帧同步信号

  2. 输入分辨率与帧率

    • 支持 VGA、QVGA、SXGA、UXGA 等常用分辨率

    • 帧率支持 1–60 fps,可配置以适应不同应用

  3. 摄像头兼容性

    • 与 OV5640、OV7670 等常用 CMOS 摄像头兼容

    • 支持自动初始化和寄存器配置

2. 图像格式与处理能力

  1. 图像格式支持

    • YUV422(常用用于视频传输)

    • RGB565(适合 LCD 显示)

    • RAW10/RAW12(用于图像处理和算法开发)

  2. 图像处理功能

    • 颜色空间转换:YUV ↔ RGB

    • 图像裁剪:可只采集部分 ROI(Region of Interest)

    • 图像缩放:支持按比例缩小或放大

    • 镜像与翻转:可水平或垂直镜像

  3. 硬件加速

    • CEU 内置硬件处理单元,可减轻 CPU 负担

    • 提供快速图像格式转换和缩放功能

3. DMA 支持与缓冲机制

  1. 高速 DMA 传输

    • 与 MCU 的 DMAC 配合,实现内存高速写入

    • 支持直接将图像写入 Frame Buffer 或 LCD 缓冲区

  2. 多缓冲区机制

    • 支持双缓冲或环形缓冲,保证连续视频采集

    • 减少帧丢失和显示延迟

  3. DMA 配置灵活

    • 可配置缓冲区起始地址、大小

    • 支持中断触发与回调

4. 中断机制

  1. 中断类型

    • 帧完成中断(Frame End):每帧采集完成时触发

    • 行中断(Line End,可选):每行采集完成时触发

    • 错误中断:包括缓冲区溢出、同步信号异常

  2. 中断特点

    • 支持 RT-Thread ISR 回调注册

    • 可与 DMA 联动,实现实时处理和显示

5. 时序与同步特性

  1. 行/帧同步

    • HSYNC 对齐每行数据

    • VSYNC 对齐每帧图像

  2. 像素时钟

    • CEU 支持外部 PCLK 或内部分频

    • 确保与摄像头输出同步,避免采样错误

  3. 数据对齐

    • 支持字节对齐或像素对齐

    • 可根据图像格式自动调整

6. 性能与优化

  1. 高吞吐量

    • DMA + 双缓冲机制实现连续视频采集

    • CPU 占用低,适合实时应用

  2. 可靠性

    • 同步信号异常可触发中断

    • 缓冲区溢出检测

    • 支持帧丢失自动恢复

  3. 灵活性

    • 支持多分辨率和多格式切换

    • 可配置裁剪和缩放区域,提高显示效率

7. 应用场景

  • 实时视频显示到 LCD

  • 视频采集与处理算法测试

  • 嵌入式视觉应用,如监控、手势识别、机器人视觉

RA8 系列 MCU GLCDC(Graphics LCD Controller)特性

RA8 系列 MCU(如 RA8P1)集成 GLCDC 硬件模块,用于驱动 TFT/LCD 显示屏,实现高速图形渲染和视频显示,支持多种分辨率、色彩格式和显示模式。

1. 硬件特性

  1. 分辨率支持

    • 可驱动从 QVGA (320×240) 到 WQVGA/XGA 等常用分辨率

    • 受片上 RAM 和显示接口带宽限制

  2. 色彩支持

    • 支持 1/4/8/16/24/32 位色深

    • 常用 RGB565、RGB888 格式

    • 支持调色板模式(Palette mode)

    • 可硬件进行色彩转换

  3. 接口类型

    • 并行 RGB(TFT LCD 接口)

    • 支持 16/18/24 位数据总线

    • 可与外部 LCD 面板直接连接

    • 时序可编程:HSYNC、VSYNC、DE、PCLK、RGB 输出

2. 图层与显示模式

  1. 图层支持

    • 单图层模式(单画面显示)

    • 多图层模式(通过调色板或硬件 alpha 混合叠加)

    • 支持透明/半透明叠加

  2. 显示模式

    • RGB 模式(直显颜色输出)

    • CLUT/Palette 模式(索引颜色,通过查表转换)

    • 可配置扫描方向(水平/垂直扫描)

3. DMA 与帧缓冲

  1. 帧缓冲访问

    • GLCDC 可直接访问片上/外部 SRAM 中的帧缓冲

    • 支持单缓冲、双缓冲模式

    • 支持环形缓冲,用于连续刷新

  2. DMA 支持

    • 与 MCU DMAC 协同工作,减少 CPU 占用

    • 可将图像直接从内存传输到 LCD

    • 支持行、块或全帧传输

4. 硬件图形功能

  1. 窗口裁剪与缩放

    • 可指定显示窗口区域

    • 可支持简单缩放(水平/垂直)

  2. 硬件图形加速

    • 支持矩形填充、颜色替换

    • 支持图像透明处理

    • 可结合 CEU 或 DMA 进行视频显示

  3. 颜色格式转换

    • YCbCr → RGB

    • RGB888 → RGB565

    • 硬件加速,减少 CPU 负担

5. 中断机制

  1. 中断类型

    • 帧完成中断(Frame End)

    • 行中断(Line End,可选)

    • 访问错误/溢出中断

  2. 中断应用

    • 与 RT-Thread ISR 集成

    • 可在帧完成时触发更新缓冲区或切换双缓冲

    • 方便实现动画和视频显示

6. 性能优化

  1. 双缓冲机制

    • 支持双缓冲减少闪烁

    • CPU 可在后台绘制下一帧

    • GLCDC 硬件自动切换显示缓冲

  2. 帧率控制

    • 可编程时钟和行/帧同步

    • 支持 30fps、60fps 等常见刷新率

  3. CPU 卸载

    • 大量图形操作由硬件完成

    • DMA + GLCDC 结合,实现高效图像显示

硬件说明

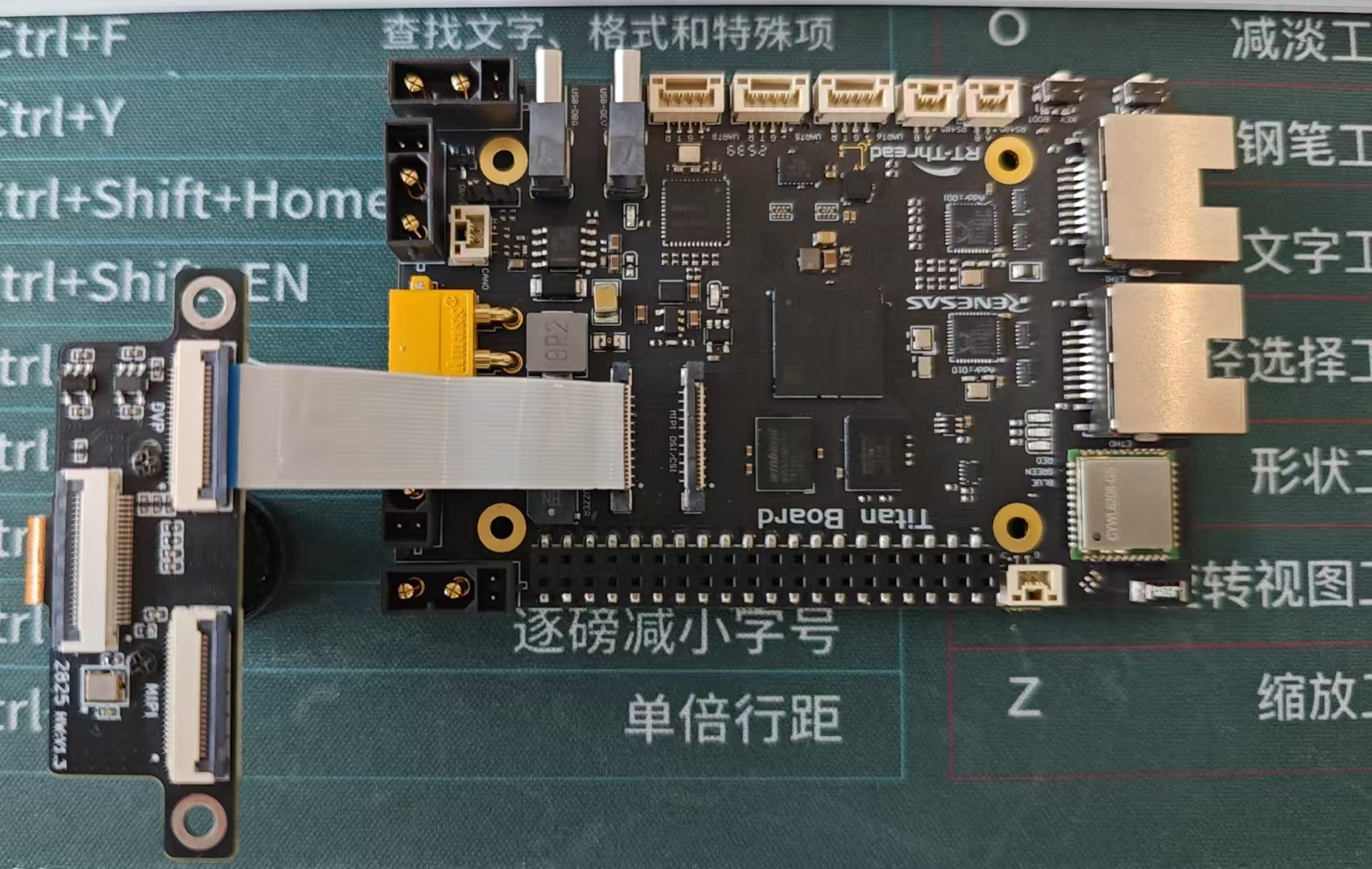

CEU 摄像头接口和 RGB LCD 接口如下图所示:

image-20251015143936441

FSP 配置

HyperRAM 配置

  • 新建 r_ospi_b stack:

image-20250814160234405

  • 配置 r_ospi_b stack:

image-20250924115414432

image-20251031172229786

image-20251031172918079

  • HyperRAM 引脚配置:

image-20250814160618340

  • HyperRAM 所有相关引脚的驱动能力配置为 H,OM_1_SIO0~OM_1_SIO7 需要配置为输入上拉。

image-20250924114605538

CEU 配置

  • 新建 r_ceu stack:

image-20250815152832972

  • 配置 CEU:

image-20250815153551538

  • 配置 CEU 引脚:

image-20250815154046223

CEU 时钟配置

  • 新建 r_gpt stack:

image-20250815163248005

  • 配置摄像头时钟 PWM 输出:

image-20250815165108280

D/AVE 2D 配置

  • 新建 r_drw stack:

image-20250815162521851

RGB LCD 配置

  • 新建 r_glcdc stack:

image-20250815161839268

  • 配置中断回调和图形层1:

image-20250815154751007

  • 配置输出参数、CLUT、TCON和抖动。

image-20250815154835759

  • 配置 GLCDC 的引脚:

image-20250815154852533

image-20250815154859548

LCD 背光配置

  • 新建 r_gpt stack:

image-20250815163248005

  • 配置背光 PWM 输出:

image-20250815165329527

RT-Thread Settings 配置

  • 使能 CUE 摄像头,使用 i2c1 和 ov5640 摄像头;使能 RGB565 LCD,使用 pwm7 输出背光。

image-20250815155821339

编译&下载

  • RT-Thread Studio:在RT-Thread Studio 的包管理器中下载 Titan Board 资源包,然后创建新工程,执行编译。

编译完成后,将开发板的 USB-DBG 接口与PC 机连接,然后将固件下载至开发板。

运行效果

复位 Titan Board 后终端会输出如下信息:

image-20250815150100702

下面是 LCD 屏幕上显示的图像:

image-20250815160523559
