简介

本示例演示了如何在 Titan Board 上使用 RA8 系列 MCU 的 SDHI 模块(r_sdhi) 驱动 CYWL6208-GS WiFi 模块,从而实现基于 SDIO 接口的无线网络连接。 在该示例中,MCU 通过 SDIO 总线 与 CYWL6208-GS 模块(芯片 CYW43438)通信,结合 RT-Thread 的网络协议栈(lwIP)实现 TCP/IP 网络功能。

WiFi 简介

1. 概述

WiFi(Wireless Fidelity,无线保真) 是一种基于 IEEE 802.11 标准 的无线局域网(WLAN)通信技术。它通过无线电波在终端设备(如 MCU、手机、电脑、IoT 设备)与接入点(AP)之间传输数据,实现 短距离高速无线通信

WiFi 目前是最常用的无线连接技术之一,广泛应用于家庭网络、办公网络、工业控制、智能家居和物联网设备。

2. 工作原理

  1. 通信方式

    • WiFi 使用 ISM 频段(2.4 GHz、5 GHz、6 GHz),通过 OFDM、DSSS、QAM 等调制方式实现数据传输。

    • WiFi 网络由 接入点(AP)终端设备(Station, STA) 构成。

  2. 数据传输流程

    • 终端 STA 通过 扫描(Scan) 找到可用 WiFi 网络

    • STA 发送 认证与关联请求

    • 接入点 AP 完成 握手与密钥协商

    • STA 与 AP 建立安全通信通道后进行数据传输

3. WiFi 协议标准

WiFi 的不同版本对应 IEEE 802.11 标准:

标准

频段

最大速率

特点

802.11b

2.4 GHz

11 Mbps

早期版本,抗干扰差

802.11g

2.4 GHz

54 Mbps

向下兼容 b

802.11n (WiFi 4)

2.4/5 GHz

600 Mbps

MIMO 技术

802.11ac (WiFi 5)

5 GHz

3.5 Gbps

MU-MIMO、80/160 MHz 信道

802.11ax (WiFi 6)

2.4/5/6 GHz

9.6 Gbps

OFDMA,更低延迟,更高并发

802.11be (WiFi 7)

2.4/5/6 GHz

>30 Gbps

多链路操作(MLO),超高吞吐量

4. WiFi 模式

  • STA 模式(Station):设备作为终端接入 AP

  • AP 模式(Access Point):设备作为热点提供网络

  • P2P 模式(Peer-to-Peer/Ad-Hoc):设备间直接通信

  • 混合模式:STA 与 AP 同时存在

5. WiFi 安全机制

  • WEP(已废弃,不安全)

  • WPA/WPA2:基于 TKIP、AES 加密,主流安全方式

  • WPA3:增强安全性,支持 SAE 握手,防止暴力破解

6. WiFi 特点

优点

  • 高速传输(Gbps 级别)

  • 广泛支持(手机、PC、MCU 等)

  • 成本低,生态成熟

  • 可同时接入多设备

缺点

  • 功耗较高,不适合超低功耗应用

  • 传输距离有限(一般 10~100 米)

  • 在 2.4 GHz 下易受干扰(蓝牙、微波炉等)

RA8 系列 SDHI 模块概述

RA8 系列 MCU 内置的 SDHI(SD Host Interface) 模块是一个符合 SD/SDIO/eMMC 标准 的主机控制器,能够通过 1-bit 或 4-bit 数据线与存储设备(SD 卡、eMMC)或支持 SDIO 协议的外设(如 WiFi、蓝牙模块)进行通信。

存储应用中,它可作为 SD/eMMC 控制器实现高速读写;在 外设扩展应用中,它可作为 SDIO 主机与 WiFi、蓝牙、GNSS 等模块建立数据通道。

在本示例中,SDHI 主要用于驱动 CYWL6208-GS WiFi 模块(基于 SDIO 接口),从而实现 MCU 的无线联网功能。

1. 总体特性

  • 支持 SD 标准

    • SD v1.x / v2.x / SDHC / SDXC

    • 支持 SPI 模式和 SD/MMC 模式

  • 高速数据传输

    • 最高可达 50 MHz SDCLK(具体取决于 MCU 时钟配置)

    • 支持 1-bit/4-bit 数据总线

  • 自动命令和数据传输

    • 支持 DMA 传输模式,减少 CPU 占用

    • 自动命令序列生成(CMD0~CMD63)

  • 错误检测

    • CRC7 校验命令,CRC16 校验数据

    • 超时检测,响应错误识别

  • 中断支持

    • 卡插拔检测中断

    • 命令完成中断

    • 数据传输完成中断

    • 错误中断

2. SDHI 模块架构

RA8 SDHI 模块主要包含以下子模块:

  1. 命令控制单元(Command Control Unit)

    • 负责发送命令(CMD0~CMD63)

    • 处理命令响应(R1、R2、R3、R7 等)

    • 支持命令超时检测和 CRC 校验

  2. 数据传输单元(Data Transfer Unit)

    • 通过内部 FIFO 或 DMA 实现数据收发

    • 支持块读/写,最大 512 字节块

    • 支持单块/多块传输模式

  3. 时钟与总线控制

    • SDCLK 生成和分频

    • 1-bit 或 4-bit 总线切换

    • 可配置高/低电平保持时间

  4. 卡检测与电源控制

    • 检测 SD 卡插入/拔出状态

    • 可控制卡片电源开关(如支持)

  5. 中断与事件控制单元

    • 命令完成中断

    • 数据传输完成中断

    • 错误中断

    • 卡插拔中断

3. 工作流程(以 SDIO WiFi 为例)

  1. 硬件初始化

    • 配置 SDHI 引脚:CMD、CLK、DAT0~3

    • 使能时钟,复位 SDHI 控制器

  2. 总线初始化

    • 设置时钟频率(初始低速 → 高速模式)

    • 发送初始化命令(CMD0、CMD5、CMD3 等)

    • 枚举设备,分配 RCA

  3. 功能配置

    • 识别为 SDIO WiFi 设备

    • 配置块大小、总线宽度、传输速率

    • 打开中断机制

  4. 正常运行

    • WiFi 驱动通过 SDIO 寄存器访问与数据传输接口控制模块

    • MCU 通过 DMA + 中断 与 WiFi 芯片交换大数据包

    • 上层协议栈(lwIP)完成 TCP/IP 通信

硬件说明

image-20251015150921149

FSP 配置

  • 首先需要配置 Flash,Flash 配置参考 Titan_component_flash_fs 工程下的 README.md。

  • 接下来配置 SDHI1,新建 r_sdhi stack:

image-20250814182233963

  • 配置 SDHI1 stack:

image-20250814182438095

  • 配置 SDHI1 引脚:

image-20250814182521412

RT-Thread Settings 配置

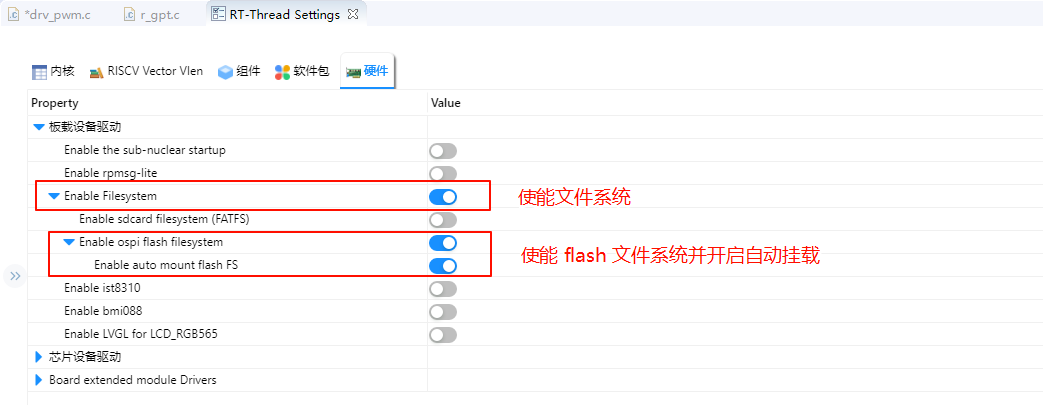

  • 使能 ospi Flash。

image-20250902114858285

  • SDHI1 的 Bus Width 设置为 4。

image-20250814182739756

  • 配置 WHD 软件包。

image-20250814183231268

编译&下载

  • RT-Thread Studio:在 RT-Thread Studio 的包管理器中下载 Titan Board 资源包,然后创建新工程,执行编译。

编译完成后,将开发板的 USB-DBG 接口与 PC 机连接,然后将固件下载至开发板。

运行效果

按下复位按键重启开发板,如果终端输出固件读取错误的信息,那么需要使用 ymodem 向 Flash 中下载 WiFi 固件。使用 whd_res_download whd_firmware 命令下载 43438A1.bin 到 Flash 的 whd_firmware 分区中;使用 whd_res_download whd_clm 命令下载 43438A1.clm_blob 到 Flash 的 whd_clm 分区中。

WiFi 固件可以在工程根目录的 /firmware 文件夹中找到。

烧录 WiFi 固件:

使用带有 ymodem 功能的串口工具,如 Xshell。

输入 whd_res_download whd_firmware 命令后右键窗口,然后点击传输->YMODEM->用YMODEM发送。

image-20251030155516144

选择 43438A1.bin 文件,然后点击打开开始烧录 43438A1.bin。

image-20251030155333851

输入 whd_res_download whd_clm 命令后右键窗口,然后点击传输->YMODEM->用YMODEM发送。

image-20251030155614191

选择 43438A1.clm_blob 文件,然后点击打开开始烧录 43438A1.clm_blob。

image-20251030155751227

测试 WiFi:

下载 WiFi 固件后复位开发板,能看到 WiFi 固件正常加载,WiFi 模块初始化成功。接着输入 wifi join 自己家的2.4Gwifi名称 wifi密码 连接 WiFi,然后输入 ping baidu.com进行 ping 测试。

image-20250815092538932
