ADC 驱动例程

中文 | English

简介

本例程主要介绍了如何在EtherKit上使用rtthread的ADC框架完成通过ADC 采集模拟信号并进行数字信号的转换；主要内容如下：

硬件说明

image-20241126100528305

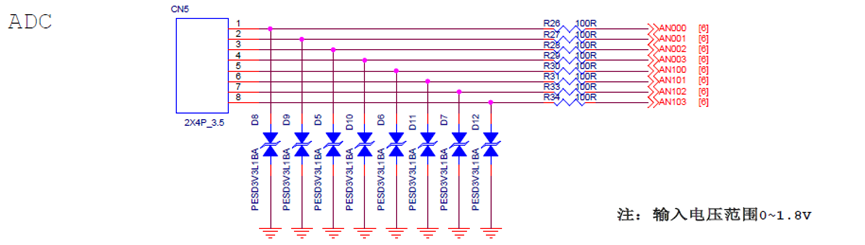

如上述原理图所示：EtherKit上留有Analog Input 8通道接口分别连接到单片机的adc0、adc1的通道0、1、2、3；（注意，Analog Input的耐压范围为0~1.8v）；

FSP配置说明

  • 第一步：打开FSP导入xml配置文件；（或者直接点击Rtthread Studio 的FSP链接文件）；

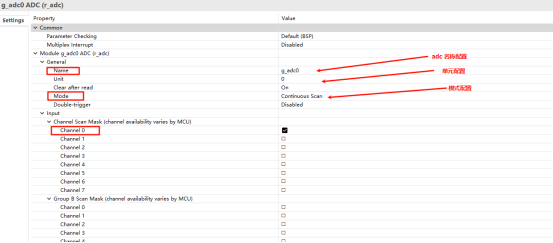

  • 第二步：新建r_adc Stack 配置adc设备以及所用通道;

image-20241204164153742

  • 第三步：保存并点击Generate Project；生成的代码保存到hal_data.c中；

env配置

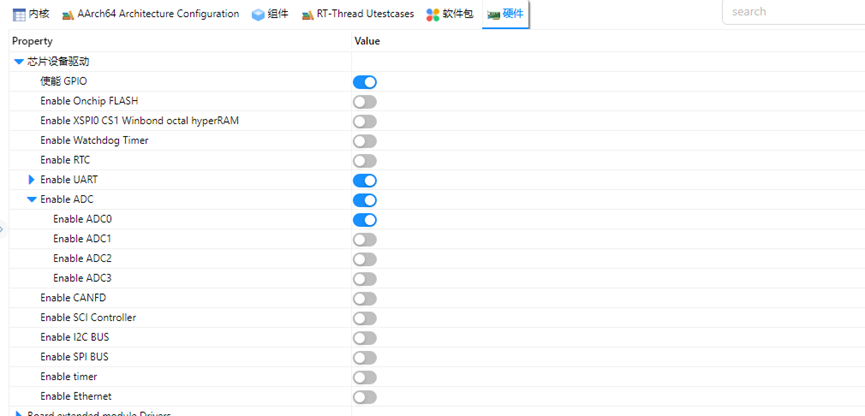

使用env工具打开adc0的外设

image-20241126100628534

工程实例说明

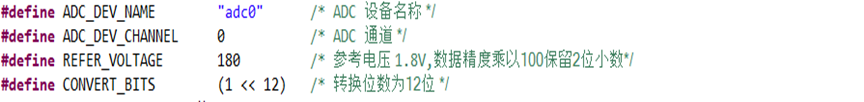

ADC的源代码位于/projects/etherkit_driver_adc/src/hal_entry.c 中，使用的宏定义如下所示：

image-20241126100746019

具体功能为每隔1000ms对ADC0的通道0采集一次模拟电压并进行一次转化，代码如下：

static int adc_vol_sample()
{
    rt_adc_device_t adc_dev;
    rt_uint32_t value, vol;
    rt_err_t ret = RT_EOK;
    /* 查找设备 */
    adc_dev = (rt_adc_device_t)rt_device_find(ADC_DEV_NAME);
    if (adc_dev == RT_NULL)
    {
        rt_kprintf("adc sample run failed! can't find %s device!\n", ADC_DEV_NAME);
        return RT_ERROR;
    }
    /* 使能设备 */
    ret = rt_adc_enable(adc_dev, ADC_DEV_CHANNEL);
    /* 读取采样值 */
    value = rt_adc_read(adc_dev, ADC_DEV_CHANNEL);
    rt_kprintf("the value is :%d \n", value);
    /* 转换为对应电压值 */
    vol = value * REFER_VOLTAGE / CONVERT_BITS;
    rt_kprintf("the voltage is :%d.%02d \n", vol / 100, vol % 100);
    /* 关闭通道 */
    ret = rt_adc_disable(adc_dev, ADC_DEV_CHANNEL);
    return ret;
}

示例中While循环每隔1000ms调用一次adc_vol_sample;

编译&下载

  • RT-Thread Studio：在RT-Thread Studio 的包管理器中下载EtherKit 资源包，然后创建新工程，执行编译。

  • IAR：首先双击mklinks.bat，生成rt-thread与libraries 文件夹链接；再使用Env 生成IAR工程；最后双击project.eww打开IAR工程，执行编译。

编译完成后，将开发板的Jlink接口与PC 机连接，然后将固件下载至开发板。

运行效果

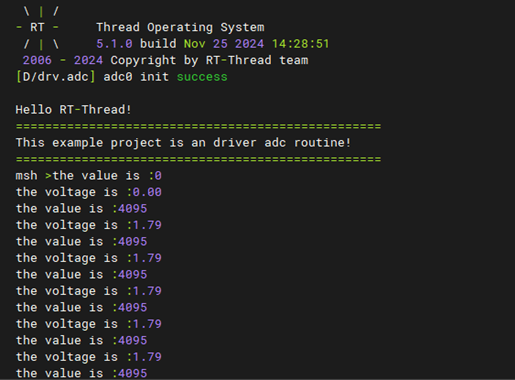

使用adc0 的0通道采集1.8v电压效果如下：

image-20241126100845961

注意事项

R9A07G084M08GBG 芯片的ADC采集电压耐压为1.8v!
