Filesystem 例程

中文 | English

简介

FAL (Flash Abstraction Layer) Flash 抽象层，是对 Flash 及基于 Flash 的分区进行管理、操作的抽象层，对上层统一了 Flash 及分区操作的 API (框架图如下所示)，并具有以下特性：

支持静态可配置的分区表，并可关联多个 Flash 设备；
分区表支持 自动装载 。避免在多固件项目，分区表被多次定义的问题；
代码精简，对操作系统 无依赖 ，可运行于裸机平台，比如对资源有一定要求的 Bootloader；
统一的操作接口。保证了文件系统、OTA、NVM（例如：EasyFlash）等对 Flash 有一定依赖的组件，底层 Flash 驱动的可重用性；
自带基于 Finsh/MSH 的测试命令，可以通过 Shell 按字节寻址的方式操作（读写擦） Flash 或分区，方便开发者进行调试、测试；

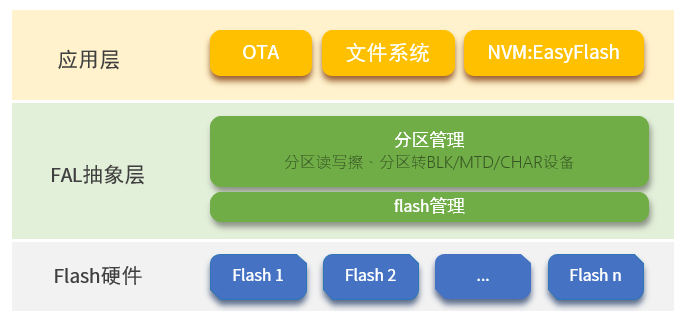

FAL framework

本示例中将使用 EtherKit 板载 GD Flash 结合 RT-Thread FAL 组件，使用 littlefs 构建文件系统。

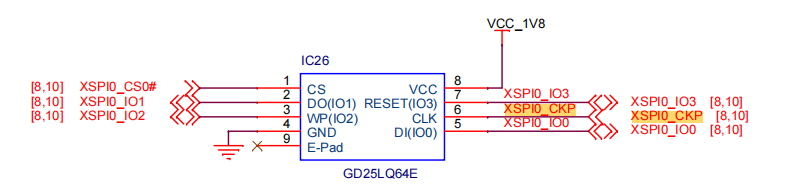

硬件说明

软件说明

本例程的文件系统初始化源码位于 …/board/ports/filesystem/drv_filesystem.c 中：

/*
 * Copyright (c) 2006-2021, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author                Notes
 * 2025-02-07     newflydd@gmail.com    the first version
 */
#define DBG_TAG "drv.fs"
#define DBG_LVL DBG_LOG
#include <rtdbg.h>

#include <rtthread.h>
#include <fal.h>
#include <dfs_fs.h>

int initFileSystem()
{
    fal_init();

    // register onchip flash tail area as littlefs
    struct rt_device* flashDev = fal_mtd_nor_device_create("param");
    if (RT_NULL == flashDev)
    {
        LOG_W("create fal device failed");
        return RT_ERROR;
    }

    if (RT_EOK != dfs_mount("param", "/", "lfs", 0, RT_NULL))
    {
        LOG_W("mount lfs failed once, try to format it");
        if (RT_EOK != dfs_mkfs("lfs", "param"))
        {
            LOG_W("mkfs lfs failed");
            return RT_ERROR;
        }
        LOG_I("mkfs lfs success");

        if (RT_EOK != dfs_mount("param", "/", "lfs", 0, RT_NULL))
        {
            LOG_W("mount lfs failed");
            return RT_ERROR;
        }
    }
    LOG_I("mount lfs success");
    return RT_EOK;
}
INIT_ENV_EXPORT(initFileSystem);

编译&下载

RT-Thread Studio：在RT-Thread Studio 的包管理器中下载EtherKit 资源包，然后创建新工程，执行编译。
IAR：首先双击mklinks.bat，生成rt-thread 与libraries 文件夹链接；再使用Env 生成IAR 工程；最后双击project.eww打开IAR工程，执行编译。

编译完成后，将开发板的Jlink接口与PC 机连接，然后将固件下载至开发板。

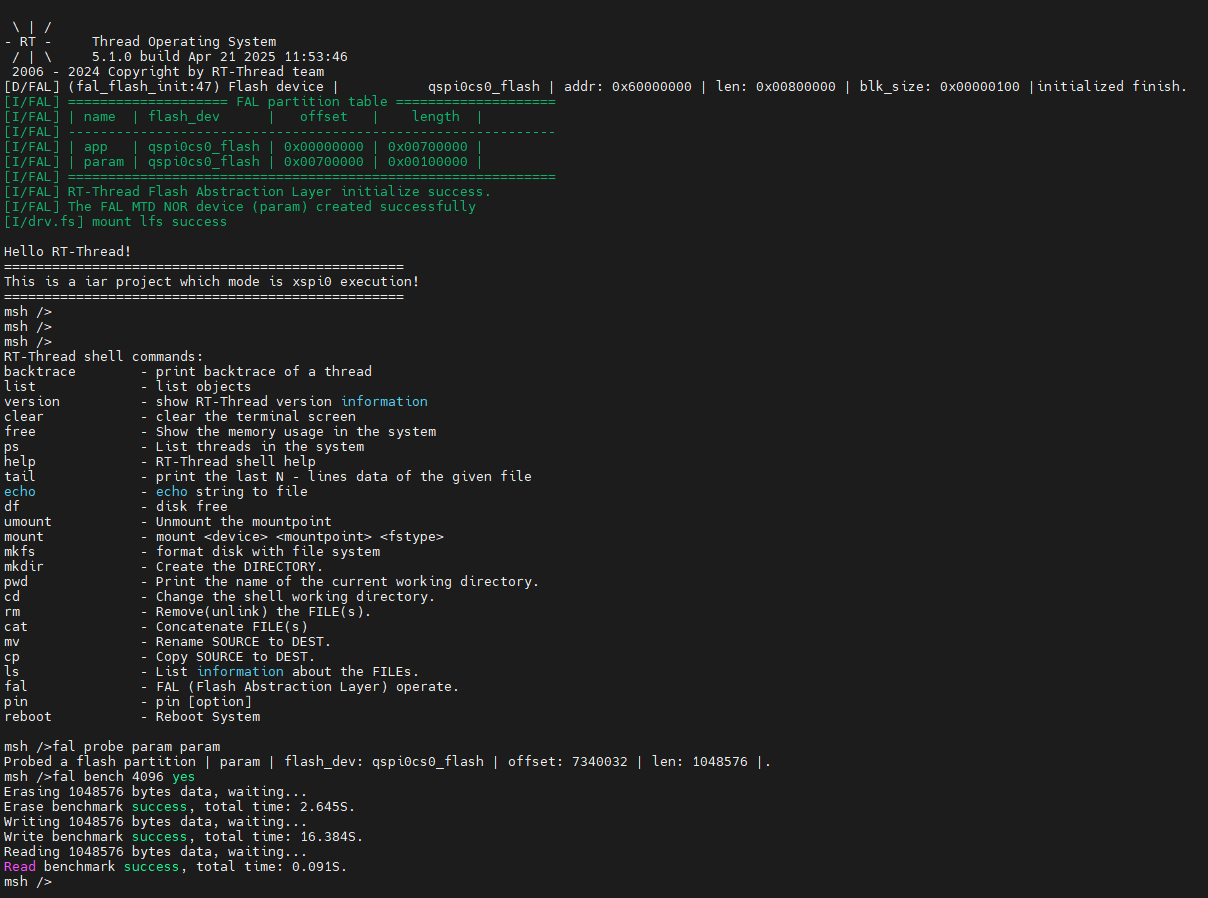

运行效果

按下复位按键重启开发板，观察开发板终端日志。

执行以下指令开始 FAL 读写测试：

> fal probe param param
> fal bench 4096 yes
