MIPI NPU 人脸检测

English | 中文

简介

该示例在 Titan Board Mini 上实现了基于 MIPI CSI 摄像头 的实时人脸检测，主要使用以下模块：

  • OV5640 通过 MIPI CSI 接入

  • RA8P1 VIN 负责图像采集

  • Arm Ethos-U55 NPU 负责 YOLO-Fastest 推理

  • RGB565 LCD 负责实时预览和人脸框叠加显示

功能

  • 通过 MIPI CSI + VIN 采集摄像头图像

  • 使用 YOLO-Fastest 人脸检测模型 进行 NPU 推理

  • 在 LCD 上叠加绿色人脸框

  • 支持通过用户按键触发 OV5640 自动对焦

  • 支持通过宏定义控制检测日志输出

数据流

OV5640
  -> MIPI CSI
  -> VIN 帧缓冲
  -> CPU 预处理（缩放 + 灰度化 + 量化）
  -> Ethos-U55 推理
  -> CPU 后处理（解码 + NMS）
  -> D/AVE2D 叠框
  -> GLCDC
  -> RGB565 LCD

模型信息

  • 模型：YOLO-Fastest 人脸检测

  • 框架：TensorFlow Lite INT8

  • 模型输入尺寸：192 x 192

  • 摄像头采集尺寸：640 x 480

运行控制

  • 自动对焦

    • 按下用户按键后触发 OV5640 自动对焦。

  • 检测日志开关

    • 在 src/hal_entry.c 中修改 DETECT_RESULT_LOG_ENABLE

    • 0：关闭 detect box num / Time elapsed 日志

    • 1：打开日志

说明

  • 当前工程在人脸框显示时使用 framebuffer 叠加渲染路径。

  • 当前 MIPI 摄像头链路中，OV5640 通过 I2C0 配置。

RT-Thread / FSP 配置要点

工程需要启用以下模块：

  • MIPI CSI

  • VIN

  • Ethos-U55 / rm_ethosu

  • I2C0 摄像头控制

  • RGB565 LCD / GLCDC

编译与下载

可通过 RT-Thread Studio 或仓库现有的工程构建流程完成编译，然后通过开发板调试接口下载固件。

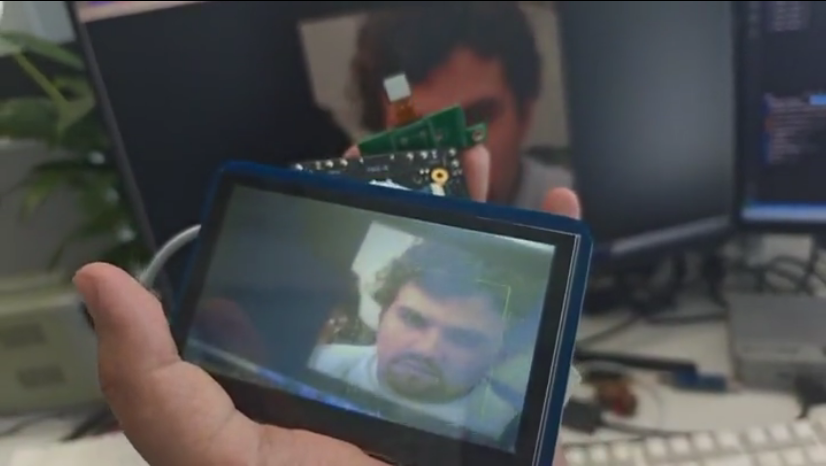

运行效果

系统启动后：

  • LCD 显示 OV5640 实时画面

  • 检测到人脸时在屏幕上绘制绿色矩形框

  • 按下用户按键可触发摄像头自动对焦
