Edgi_Talk_M55_USB_D CherryUSB 示例工程

中文 | English

简介

本工程在 Edgi-Talk M55 核心上集成 CherryUSB，默认配置为 USB 设备模式，并使用 Infineon DWC2 IP。

默认配置

RT_USING_CHERRYUSB = y
RT_CHERRYUSB_DEVICE = y
RT_CHERRYUSB_DEVICE_SPEED_HS = y
RT_CHERRYUSB_DEVICE_DWC2_INFINEON = y
设备模板：none（由用户自行实现）

编译与下载

使用 RT-Thread Studio 或 SCons 编译工程。
通过 KitProg3 (DAP) 下载固件。
使用 Type-C 接口连接 USB 进行枚举。

配置方法（切换模式）

在 RT-Thread Studio 中打开：

RT-Thread Settings -> USB -> CherryUSB

设备模式：开启 RT_CHERRYUSB_DEVICE，在 CHERRYUSB_DEVICE_IP 中选择 IP（默认 RT_CHERRYUSB_DEVICE_DWC2_INFINEON）。
主机模式：关闭设备模式，开启 RT_CHERRYUSB_HOST，选择主机 IP 并勾选所需类驱动（MSC/HID/CDC 等）。
设备类模板：开启对应类驱动后，在 Select usb device template 中选择模板。

若 IP 或类驱动需要额外参数，请修改：

libraries/Common/board/ports/usb/usb_config.h

启动流程

M55 依赖 M33 启动流程，烧录顺序如下：

+------------------+
|   Secure M33     |
|   (安全内核启动)  |
+------------------+
          |
          v
+------------------+
|       M33        |
|   (非安全核启动)  |
+------------------+
          |
          v
+-------------------+
|       M55         |
|  (应用处理器启动)  |
+-------------------+

说明

本工程面向 M55 核心的 USB 设备模式。
主机模式请参考 projects/Edgi_Talk_CherryUSB/Edgi_Talk_M55_USB_H/README.md。
M33 设备模式请参考 projects/Edgi_Talk_CherryUSB/Edgi_Talk_M33_USB_D/README.md。
若 M55 工程无法正常运行，建议先编译并烧录 Edgi_Talk_M33_Blink_LED 工程。

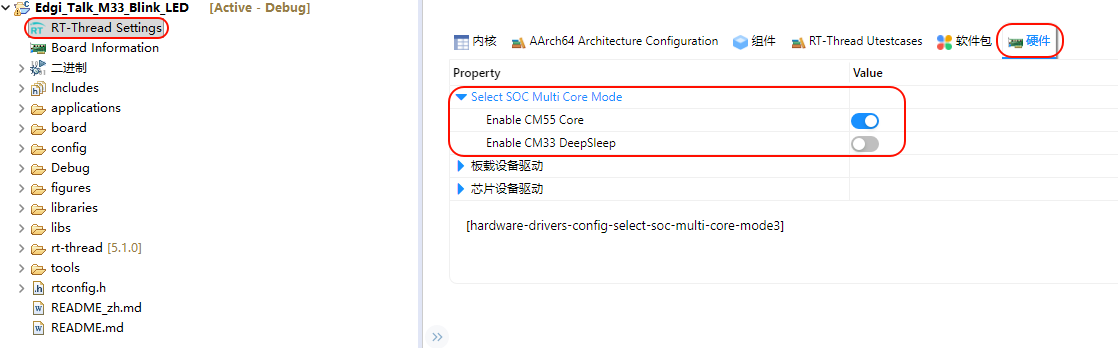

在 M33 工程 中开启 CM55：

RT-Thread Settings -> 硬件 -> select SOC Multi Core Mode -> Enable CM55 Core

config
