Gino_driver_i2c

1. 简介

本工程是 GD32H77D Gino 开发板的 I2C1 硬件总线参考工程，用于单独学习、配置和验证 I2C 多主从总线协议。独立工程只启用该功能需要的驱动和组件，可作为应用开发和功能集成的参考。

主参考设备：hwi2c1。

所有示例均保留 uart1 作为 FinSH/MSH 控制台，串口参数为 115200-8-N-1；PC4 LED 用于运行指示。

当前工程包含以下 MSH 命令：

命令	作用	示例/备注
`gino_device_probe`	检查当前示例使用的主要设备是否已注册。	默认检查`hwi2c1`。
`i2c scan hwi2c1`	扫描 I2C1 总线并打印有响应的从设备地址。	由`i2c-tools` 软件包提供，连接已供电的 I2C 目标后使用。

工程已启用 i2c-tools v1.0.0（PKG_USING_I2C_TOOLS），使用硬件总线模式。打开工程前，Windows 执行 mklinks.bat，Linux 执行 sh mklinks.sh，建立仓库内软件包的目录链接。执行 i2c 可查看扫描、读写命令用法。

I2C 使用开漏 SDA/SCL 和上拉电阻形成可共享总线。控制器产生 START、地址、ACK、数据和 STOP；i2c scan 使用零数据长度的写传输，通过地址阶段是否收到 ACK 判断器件存在，不验证器件寄存器功能。

一次完整的数据路径如下：

MSH i2c scan -> i2c-tools -> hwi2c1 -> I2C1 控制器 -> PH4/PB11 -> 从设备 ACK

协议层只定义通信或数据处理规则，最终仍需要控制器时钟、引脚复用、中断/DMA 和上层状态机共同工作。扫描到设备、注册了总线或编译通过，都不能替代完整的数据传输验证。

工程使用 GD32H77D 硬件 I2C1，PH4/PB11 复用为 AF4。控制器负责 START/STOP、地址、ACK/NACK 和字节时序；SDA/SCL 仍必须依靠外部或板载上拉形成高电平。

RT-Thread 把控制器注册为 hwi2c1 总线。器件驱动可调用 rt_i2c_transfer，或使用 rt_i2c_master_send/rt_i2c_master_recv；i2c scan hwi2c1 通过地址 ACK 扫描器件。

主参考设备：hwi2c1。设备是否已注册可先通过 list_device 和 gino_device_probe 判断；更上层的文件系统、网络或 GUI 组件还需继续验证其挂载、链路或刷新状态。

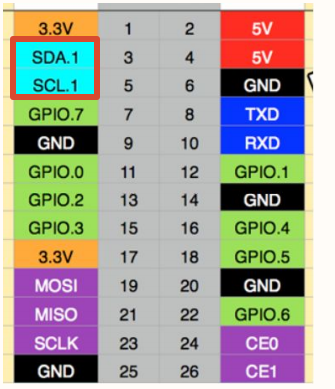

I2C1 默认使用 PH4/PB11（AF4）。外部总线需要合适的上拉电阻。

默认控制台：UART1，PA2/PA3，AF7，115200-8-N-1。

外部总线需要合适的上拉电阻，并与目标设备共地。

1788863921749

以下源码路径以 SDK 仓库中的工程目录为基准：

建议先阅读 applications/main.c 和 applications/device_probe.c，再沿数据路径进入对应驱动、组件或软件包。示例保留 MSH 命令，便于在不改动应用代码的情况下观察设备注册和运行状态。

扫描范围按十六进制解析，结束地址不包含在内：08 78 扫描 0x08-0x77，跳过保留地址。不指定范围时，软件包扫描 0x00-0x7F。gino_device_probe 只检查总线注册，不探测从设备。
